Avaya S8400 Media Server
概述：
S8400 Media Server 是一種使用Linux為基礎的伺服器，是一個獨立並可提供Communication Manager 處理功能的系統且為單一個Port Network,電話系統提供分機上限為900。
S8400 Media Server 組成元件包括：
● TN8400AP Media Server 電路板
● TN8412AP S8400 IP 介面(SIPI) 電路
詳細說明：
S8400 Media Server 包括TN8400 硬體/ 軟體平臺、TN8412AP SIPI 電路板、Avaya Communication Manager 和IA770 語音信箱軟體。

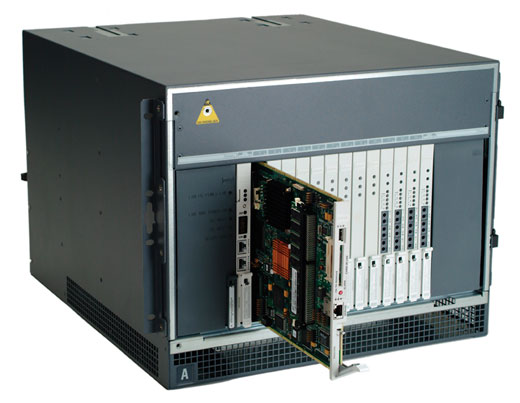

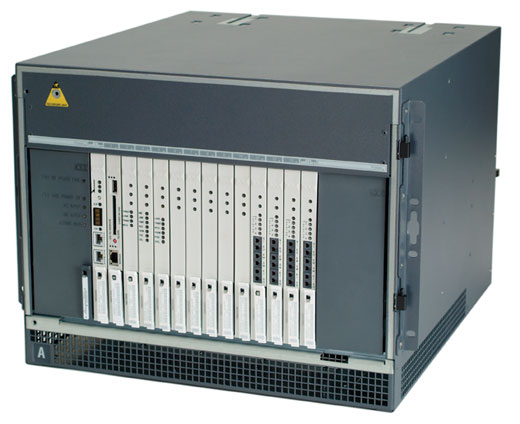

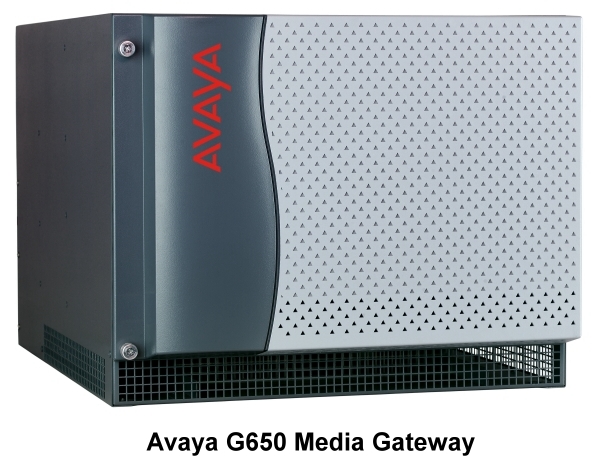

在新安裝中，S8400 Media Server 是安裝在G650 Media Gateway 和CMC 機櫃.且僅支援一個Port Network(PN),
在S8400 Media Server中的TN8412AP S8400 IP 介面(SIPI) 電路板是用來提供：
● Port Network中的電路卡板控制
● 機櫃維護
● 音頻時鐘
● 緊急轉接切換功能
● 客戶/ 外部告警
注意:S8400 系統的出廠配置包括TN8412AP SIPI 電路板。不過，TN2312BP IPSI 電路板也與S8400系統相容。
S8400 Media Server 最多提供450個(VoIP)用戶和8個VoIP resources Port。
S8400 Media Server 支援由G650、G600 或CMC 機櫃所組成的單一個PN，並支援相關機櫃或PN 提供的所有功能。
此外，該系統也支援最多5 個Media Gateway，其中包括但不限於：
● G700
● G350
● G250
● G150
● Multi-Tech
S8400 Media Server 不支援企業存活伺服器(ESS) 功能和本地易存活處理器(LSP) 功能。但是，G700、G350或G250 Media Gateway 或者與S8400 Media Server 連接的Multitech 系統上可以裝配LSP。在這LSP 可支援操作狀況：
● S8400 故障
● S8400 與G700、G350 或G250 Media Gateway 之間的連接路徑發生故障
當G700、G350 或G250 Media Gateway 不能繼續與S8400 Media Server 註冊時，LSP 接管該Media Gateway 或Multitech 下的所有電話處理功能。
S8400 Media Server 可包括三個單獨的TN 電路板，其中兩個是必選電路卡板，另一個是可選電路卡板。
● TN8400AP Media Server 提供：
- Avaya Communication Manager 電話處理功能
- 內建語音信箱
- 卡板自我診斷功能
- 故障告警
● TN8412AP S8400 Media Server IP 介面(SIPI) 提供：
- TN Port Network的低階控制功能和服務
- 音頻檢測與產生
- 機櫃維護與診斷
- 告警的輸入/ 輸出
- 緊急轉接
● 可選擇的是TN2302AP IP 媒體處理器— 如果您使用內建的語音信箱和IP電話。
在執行IP 電話時， TN2302AP是提供時分多工(TDM) 匯流排和IP 網路之間的介面。

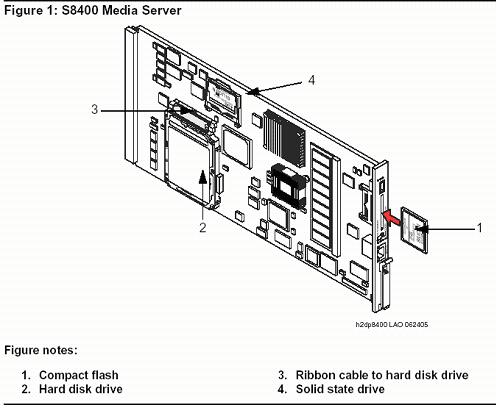

S8400 Media Server 使用固態驅動器(SSD) 和硬碟驅動器(HDD)：
● 執行Avaya Communication Manager
● 保留資料（SSD 不保存資料， 快閃記憶體(Compact Flash) 卡執行此項任務。）
● 充當主要存儲設備
SSD 和CD/DVD-ROM 驅動器各自可被配置為可啟動的設備。重要的Communication Manager 應用文件和資料將載入到固態驅動器(SSD)上。這意味著在硬碟出現故障時，眾多關鍵性功能仍可用，並且在重新啟動後， S8400 Media Server 可以繼續工作。
S8400 Media Server 和TN8412AP 之間的通信是透過IP 連接來實現。您可以通過外部交換機來連接，也可以使用一根乙太網交叉電纜以點對點的方式建立此連線。TN8412AP 是具有一個用於支援控制功能的乙太網介面。

Avaya S8400 Media Server 功能和規格概述了Avaya S8400 Media Server 的功能和規格。
Note:某些值以最大配置顯示。

Avaya S8400 Media Server 功能和規格：
微處理器：一個Intel Celeron M (600 MHz)
記憶體：512 MB RAM
存儲容量：1 個2 GB IDE SSD， 1 個30 GB IDE 硬碟
環境：空氣溫度
媒體伺服器工作條件：5°- 40°C
海拔高度：海平面以下383 m 至海平面以上3,286 m
環境：濕度 10% - 90%
電壓和電流要求：+5 VAC、10 A

S8400 系統和功能：
S8400 Media Server 最多可支援一個PN。
● 一個PN （或機櫃）可由1- 5 部G650 Media Gateway 或1 - 3 部G600 Media Gateway 或1 - 4 個CMC1機層組成
● 中繼線和用戶線路卡板功能與CSI 功能相同，即400 條中繼線和900 個分機及最多5 個的H.248 Media Gateway（例如G700/G350/G250）的任何組合都可以通過TN799DP Control-LAN (C-LAN) 電路卡板或處理器乙太網來連接。S8400 Media Server 最多可支援80 部G150 Media Gateway （除所支持的5 部H.248閘道之外）。

IA770 可同時支援8 個語音通道及最多450 個小話務量的用戶。如果用戶數超過450 或450 個用戶是“超大話務量用戶”，則需要使用外掛式的語音信箱系統。超大話務量用戶指的是，話務量超過4.5 分鐘/ 用戶/ 天或10 埠分鐘/ 用戶/ 天的用戶。下列元件是所有S8400 控制系統的
可選擇組成元件：
● TN799DP Control-LAN (C-LAN) 電路卡板
● TN2302AP IP 媒體處理器電路卡板，可能需要用它來提供TDM 和IP 之間的轉換，以支援所有基於IP 的語音信箱解決方案(IA770) 和IP 電話。最多可將8 個TN2302AP 埠用於IA770 集成留言傳送選項，其他埠可用於支援IP 電話系統；
● S8400 通常使用IA770 語音信箱產品，此類產品為全IP 解決方案且內建於電路板上。IA770 是基於VoIP 的集成留言傳送選項，最多需要8 個VoIP 埠；
● 用戶提供乙太網交換機（如有必要）；
● TN771 維護/ 測試電路卡板— 當出現下列情況時：
- S8400 系統中存在3 台或更多G650、G600 或CMC1 機櫃（G150 和H.248 閘道不應該計入此數目）
-有IP 或ISDN 介面系統（BRI 和PRI 中繼和BRI 分機）。
